Кабель: типы, конструкция, маркировка и правила выбора

Кабель является одним из основных элементов любой электрической сети — от бытовой проводки в квартире до магистральных линий электропередачи напряжением сотни киловольт. В широком смысле кабелем называют электротехническое изделие, содержащее две и более изолированных токопроводящих жилы, заключённые в общую герметичную оболочку, а при необходимости — в броню, экран и другие защитные покровы. В отличие от провода, который может быть одножильным и иметь более простую изоляцию, кабель рассчитан на более сложные условия эксплуатации: прокладку в земле, в агрессивных средах, под водой, при повышенных механических нагрузках. В данной статье рассмотрены основные разновидности кабелей, их устройство, расшифровка буквенных обозначений и практические рекомендации по выбору.

Конструктивные элементы кабеля

Независимо от назначения, большинство кабелей имеют сходное внутреннее строение (от центра к периферии):

1. Токопроводящая жила. Служит для прохождения электрического тока. Материал: медь (высокая проводимость, гибкость, коррозионная стойкость) или алюминий (легче и дешевле, но хуже проводит ток и быстрее окисляется). По количеству проволок жилы делятся на однопроволочные (класс 1, жёсткие) — для стационарной прокладки, и многопроволочные (классы 2-6, гибкие) — для подключения подвижных механизмов, переносного электроинструмента, сварочных аппаратов.

2. Изоляция жилы. Накладывается непосредственно на каждую жилу, чтобы исключить короткое замыкание между ними. Материалы изоляции:

   • ПВХ-пластикат — самый распространённый для напряжений до 1-6 кВ. Дешёв, стоек к химическим веществам, но при горении выделяет едкий дым.

   • Сшитый полиэтилен (XLPE) — для кабелей среднего (6-35 кВ) и высокого (110-500 кВ) напряжения. Термостойкий (рабочая температура до 90°C, при перегрузке до 130°C), не выделяет галогенов при пожаре.

   • Резина — для гибких кабелей, работающих на морозе (до -40…-50°C) и в условиях вибрации (например, КГ — кабель гибкий).

   • Бумага (пропитанная маслом или маслоканифолью) — для высоковольтных кабелей старых типов (теперь вытесняется сшитым полиэтиленом).

3. Поясная изоляция (внутренняя оболочка). Накладывается поверх скрученных изолированных жил, скрепляя их в единый сердечник. Чаще всего выполняется из тех же материалов, что и изоляция жил (ПВХ, резина).

4. Заполнители. Полимерные жгуты, нити или резиновые профили, которые заполняют пустоты между жилами. Придают кабелю круглую форму, обеспечивают влагонепроницаемость и фиксируют жилы.

5. Экран (не для всех кабелей). Предназначен для защиты от внешних электромагнитных полей и ограничения излучения помех от самого кабеля. Изготавливается из алюминиевой фольги, медной оплётки или тонких медных лент. Обязателен для кабелей связи (витая пара, коаксиал) и для силовых кабелей на напряжение 6 кВ и выше.

6. Броня (не для всех кабелей). Служит для защиты от механических повреждений, ударов, проколов грызунами. Выполняется из двух стальных оцинкованных лент (намотка с зазором) или из стальной оцинкованной проволоки (круглой или плоской). Бронированные кабели предназначены для прокладки в земле, в тоннелях, в помещениях с риском повреждения.

7. Наружная оболочка (шланг). Герметизирует кабель, защищая его от влаги, масел, ультрафиолета, химических веществ. Материалы: ПВХ (для обычных условий), полиэтилен (для влажных и холодных сред), полиуретан (для повышенной износостойкости), бескислородная резина.

Основные типы кабелей

Силовые кабели. Самый многочисленный класс. Передают электрическую энергию от источников питания к потребителям (трансформаторным подстанциям, распределительным щитам, розеткам, освещению, электродвигателям, станкам). Наиболее известные марки для сетей до 1 кВ (бытовое и промышленное напряжение 0,22/0,38 кВ):

• ВВГ — кабель силовой с медными жилами, изоляцией и оболочкой из ПВХ, без брони. Варианты: ВВГнг (не распространяет горение при одиночной прокладке), ВВГнг-LS (с низким дымо- и газовыделением), ВВГнг-А (не распространяет горение при пучковой прокладке, высшая категория). Применяется для внутренней проводки в домах, офисах, в кабель-каналах, трубах.

• АВВГ — то же, но с алюминиевыми жилами.

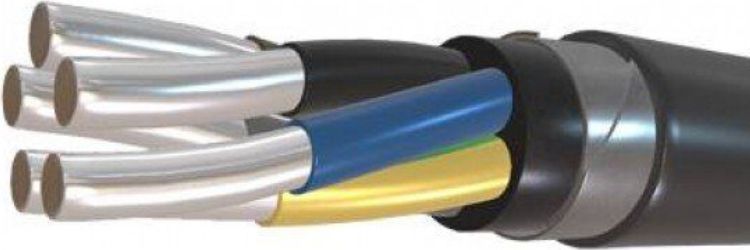

• ВБбШв — силовой бронированный кабель (В — ПВХ-изоляция, Б — броня из двух стальных лент, б — без подушки под бронёй, Шв — наружная оболочка из ПВХ-шланга). Для прокладки в земле, в воде, в помещениях с агрессивной средой.

• КГ — кабель гибкий с резиновой изоляцией и оболочкой. Для подключения передвижных механизмов (электропогрузчики, краны), сварочных аппаратов, переносного электроинструмента.

Кабели управления и контроля (контрольные). Имеют 5-100 и более жил малого сечения (0,75-10 мм²). Используются в цепях автоматики, сигнализации, дистанционного измерения параметров (температуры, давления), для подключения датчиков и исполнительных механизмов. Марки: КВВГ (контрольный, с ПВХ-изоляцией и оболочкой), КУПВ (кабель управления с полиэтиленовой изоляцией).

Кабели связи. Для передачи информации:

• Витая пара (UTP, FTP, STP). Кабель для компьютерных сетей Ethernet (категории 5e, 6, 6a, 7, 8). Состоит из 4-х скрученных пар медных проводов. UTP — без общего экрана, FTP — общий экран из фольги, STP — индивидуальный экран на каждую пару и общий.

• Коаксиальный кабель. Для телевизионного (антенного) и спутникового сигналов. Центральная медная или сталемедная жила, слой твёрдого диэлектрика (полиэтилен или фторопласт), медный экран (оплётка + фольга) и наружная оболочка.

Оптические кабели. Передают сигнал в виде света по кварцевым или пластиковым волокнам. Обеспечивают гигабитные скорости на расстояния до десятков километров без повторителей, не подвержены электромагнитным помехам. Состоят из центрального силового элемента (стеклопластиковый пруток), оптических модулей (буферные трубки с 4-24 волокнами), армирующих нитей (кевлар) и наружной оболочки. Для подводной прокладки имеют броню из стальных проволок.

Специальные кабели:

• Нагревательные (саморегулирующиеся). Используются для обогрева трубопроводов, кровли, полов, ступеней. Сопротивление кабеля автоматически меняется в зависимости от температуры окружающей среды.

• Огнестойкие (FR, Fire Resistant). Сохраняют целостность цепи при пожаре (выдерживают открытый огонь 90, 120 или 180 минут). Обозначаются буквами FR или нг-FRHF. Применяются в системах пожарной сигнализации, аварийного освещения, дымоудаления.

• СИП (самонесущий изолированный провод). Технически это не кабель, а изолированный провод для воздушных линий электропередачи (от столба к дому). Состоит из алюминиевых жил (фаза, ноль, несущий ноль), покрытых светостабилизированным полиэтиленом. Имеет высокую надёжность, защищён от схлёстывания и коротких замыканий.

Расшифровка маркировки силового кабеля

Пример: ВБбШв 3х95-0,66

• В (первая буква) — изоляция жил из ПВХ.

• Б — броня из двух стальных оцинкованных лент.

• б — без подушки под бронёй (подушка из битума и кабельной пряжи — если буквы «б» нет, значит подушка есть).

• Шв — наружная оболочка из ПВХ-шланга.

• 3х95 — 3 жилы сечением 95 мм² каждая.

• 0,66 — номинальное напряжение 0,66 кВ (660 вольт, для сетей 220/380 В).

Если первая буква А (АВВГ, АВБбШв) — значит жилы алюминиевые. Если буква А отсутствует — жилы медные.

Другие распространённые суффиксы:

• нг — не распространяет горение (одиночная прокладка).

• нг-LS (Low Smoke) — низкое дымовыделение.

• нг-HF (Halogen Free) — безгалогенный, не выделяет токсичных газов.

• FR — огнестойкий.

• П — плоский (например, ППВ, АППВ для открытой проводки по роликам).

• 2х, 3х, 4х, 5х — число жил.

Как правильно выбрать кабель

1. Определите материал жилы. Для квартир, домов, офисов — только медь (лучшая проводимость, надёжность в контактных соединениях). Алюминий допустим в старом жилом фонде (при ремонте желательно заменять на медь) и в магистральных линиях большой протяжённости (из-за экономии веса и стоимости).

2. Рассчитайте сечение жилы по нагрузке. Для медного кабеля в сети 220 В: освещение — 1,5 мм² (макс. 3-4 кВт), розетки — 2,5 мм² (до 5,5 кВт), электроплита, духовка, варочная панель — 6 мм². При трёхфазной сети 380 В нагрузки распределяются на три фазы, поэтому сечение может быть меньше.

3. Определите число жил. Для однофазной сети (220 В): 2 жилы (фаза + ноль) — устаревший вариант без защитного заземления, или 3 жилы (фаза, ноль, земля) — современный стандарт. Для трёхфазной (380 В): 4 жилы (3 фазы + ноль) или 5 жил (3 фазы + ноль + земля).

4. Учтите условия прокладки:

   • Внутри помещений (по стенам, под штукатуркой, в кабель-каналах) — небронированный ПВХ-кабель (ВВГнг-LS).

   • В сырых и влажных местах (подвалы, ванные комнаты, уличные вводы) — влагостойкая оболочка (ВВГз — с гидрофобным заполнителем).

   • В земле — только бронированный кабель (ВБбШв), так как он выдерживает давление грунта и защищён от грызунов.

   • На открытом воздухе (от столба к дому) — самонесущий изолированный провод (СИП).

   • Для подключения переносного электроинструмента, сварочных аппаратов — гибкий кабель (КГ).

5. Требования пожарной безопасности. Для жилых зданий выше 1 этажа, детских садов, школ, больниц — кабели с индексами «нг-LS» (дымобезопасный) или «нг-HF» (безгалогенный). В пучках (несколько кабелей в одной гофре, лотке) — только с индексом «нг-А» (не распространяет горение при групповой прокладке).

Сертификация и контрафакт

Вся кабельная продукция для использования в электрических сетях России должна иметь сертификат соответствия требованиям технических регламентов Таможенного союза (ТР ТС 004/2011 и ТР ТС 020/2011). На рынке распространён контрафактный кабель, у которого занижено фактическое сечение жилы (например, вместо 2,5 мм² — 1,8 мм²), а изоляция выполнена из некачественного ПВХ, трескающегося при нагреве или на морозе. Признаки качественного кабеля: чёткая маркировка на оболочке через каждые 300-500 мм, медная жила имеет характерный красноватый оттенок (без белого налёта окиси и чёрных точек), изоляция легко гнётся без трещин. Рекомендуется покупать кабель у проверенных поставщиков и требовать паспорт качества или сертификат.

Что важно знать о кабеле

Кабель — это не «просто провод», а сложное инженерное изделие, от правильного выбора и монтажа которого зависит безопасность людей и сохранность имущества. Экономия на сечении или типе кабеля (например, использование ВВГ вместо бронированного ВБбШв в земле) приводит к нагреву, коротким замыканиям, пожарам и выходу оборудования из строя. Самостоятельный монтаж кабеля должен выполняться с соблюдением Правил устройства электроустановок (ПУЭ): запрещено прокладывать кабель в одной трубе с водопроводом и газом, нельзя допускать повреждения изоляции острыми краями металлических коробов, радиус изгиба при укладке должен быть не менее 5-10 наружных диаметров кабеля. При замене проводки в квартире рекомендуется использовать медный кабель ВВГнг-LS сечением 2,5 мм² на розетки и 1,5 мм² на освещение. Для ввода в квартиру (этажный щиток до квартирного щитка) — 6-10 мм² в зависимости от выделенной мощности. Для промышленных объектов и протяжённых линий необходим расчёт кабеля по допустимому току, потере напряжения и условиям короткого замыкания, который доверяют только профессиональным электрикам. При монтаже под напряжением (что запрещено) кабель может стать источником смертельной опасности. Всегда отключайте напряжение перед началом работ и проверяйте отсутствие тока индикатором. Качественный и правильно подобранный кабель служит 25-30 лет, обеспечивая бесперебойную и безопасную работу всей электрической сети.
